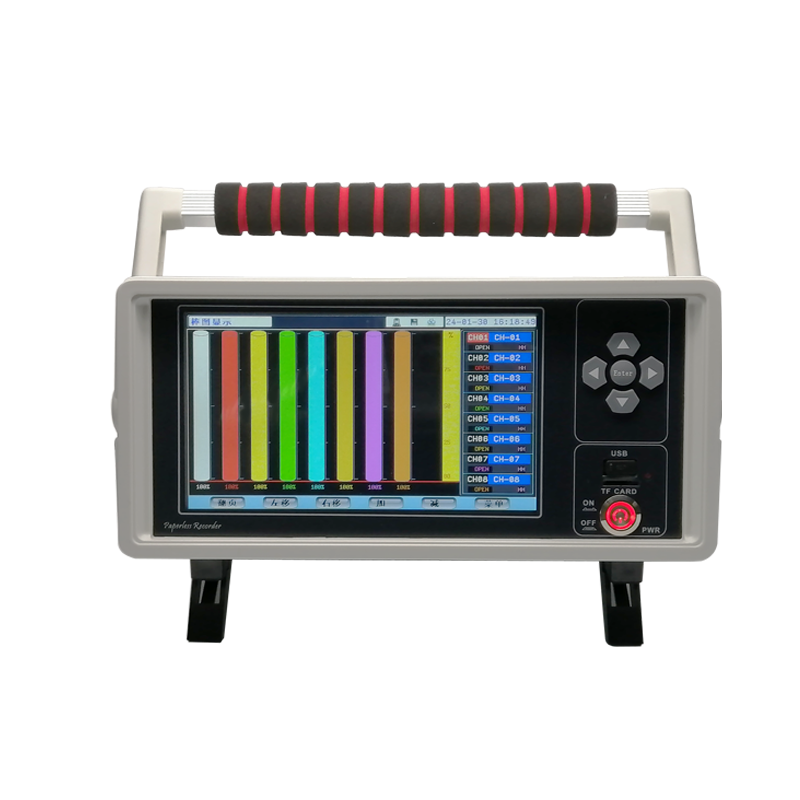

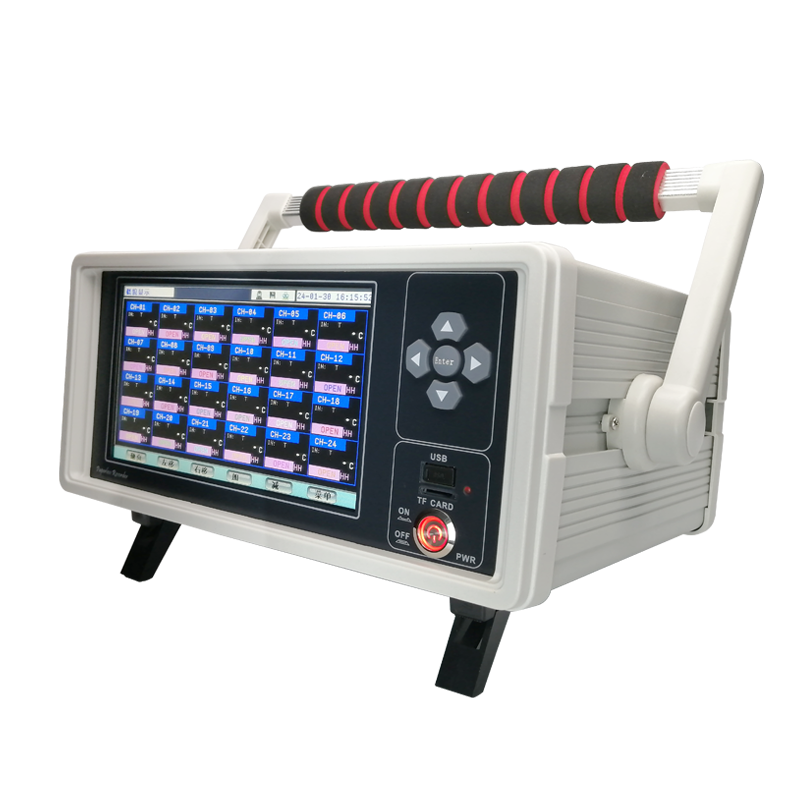

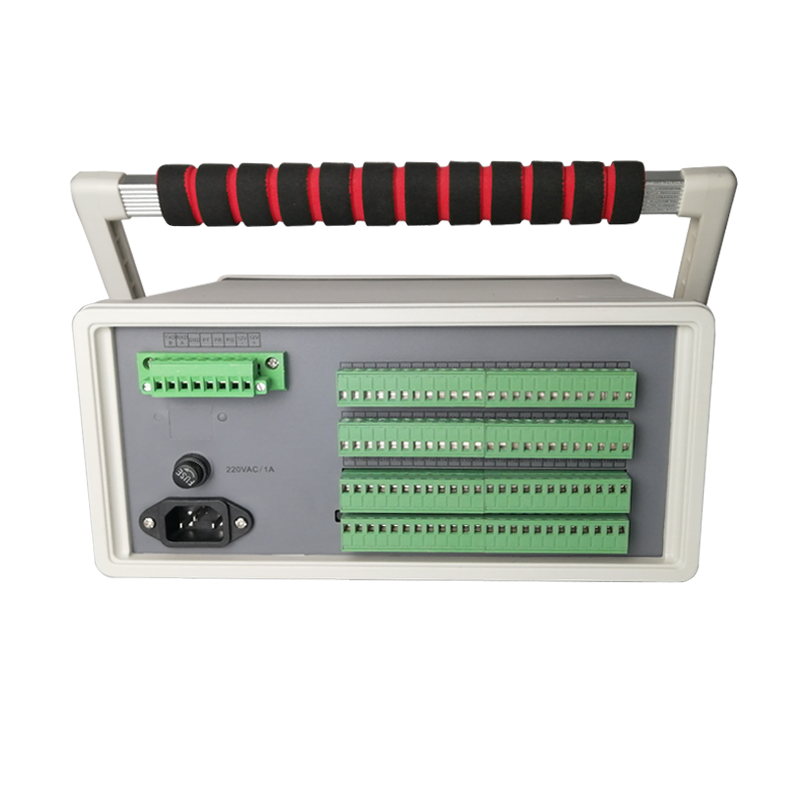

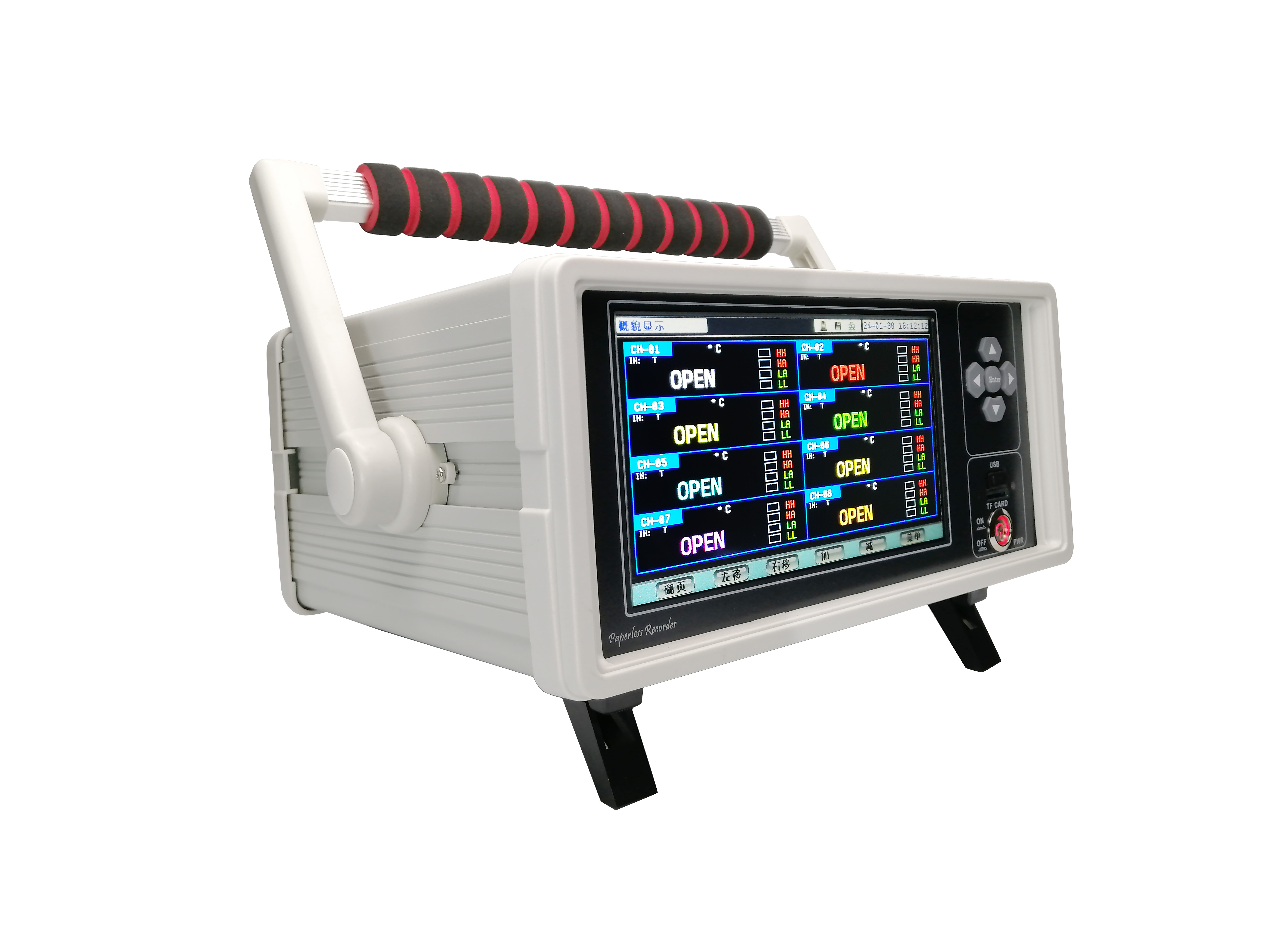

技术指标
模拟特性 |
输入信号类型 | ² 线性电压信号：0~5V、1~5V、0~10V，标定量程范围：-20000~20000。 ² 线性电流信号：0~10mA（须外接500Ω精密电阻）、4~20mA（须外接250Ω精密电阻），标定量程范围：-20000~20000。 ² 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） ² 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) ² 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围：-20000~20000。 |
最多通道数 | 32通道 |
精度 | ² ±0.2%FS（热电阻、线性电压及线性电流）； ² ±0.2%FS+2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时） |
采样周期 | 小于1秒/8通道。 |
温漂系数 | 典型值：50PPM |
共模抑制比 | 典型值：85~110dB。 |
输入阻抗 | 标准电压输入信号为500KΩ。 标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。 其它信号输入为大于20MΩ。 |
隔离 | 通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。 |
热电偶 | 信号内阻需小于1000Ω。冷端补偿误差：最大±2℃。 |
热电阻 | 恒流源激励，电流1.5mA。 采用三线制接线，每根引线电阻最大10Ω，并且阻值必须相同。 |
输入异常处理 | 当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时，测量值取最大值、最小值或保持不变，3种处理方式可供选择。 |
电源参数 |
供电 | 交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：25VA。 |
绝缘强度 | 电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟； |
| 电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。 |
输出特性 |
馈电输出 | 12VDC、100mA。 |
报警输出 | 最多4路，250VAC，3A继电器常开触点，内置一路蜂鸣器报警。 |
其它特性 |
处理器 | 32位高性能、高集成度ARM处理器。 |
硬件看门狗 | CPU内部集成，保证长期安全可靠运行。 |
实时时钟 | 采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于30天。 |
数据保存 | 所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。 |
数据存储 | 基本配置8MB，并支持采用大容量TF卡扩展（当FLASH存储器存储一个周期时，仪表数据将自动转存至TF卡中）。 |
通讯接口 | 光电隔离的RS-485通讯接口。 |
通讯协议 | 采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。 |
以太网接口 | 采用以太网接口，并支持MODBUS TCP/IP以太网通讯协议，可以与市面流行的HMI及DCS直接通讯。 |
微型打印机接口 | 光电隔离的RS232通讯接口，波特率：9600bps，支持最大打印分辨率：240点每行 |
记录时间 | 约等于：45（单位：天）÷通道数×记录间隔 |
显示 | 7.0英寸TFT液晶显示屏 |
尺寸 | 外型尺寸 220mm×120mm×325mm |
环境条件 | 工作：温度(0~50)℃，相对湿度0%~85%(无结露) |
运输和储存 | 温度(-20~60)℃，相对湿度0%~95%(无结露)；海拔高度：＜2000米。 |
仪表型号定义
基本 型号 | 代码及其说明 |
5300xx |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 5300数据采集器 |
通道数 | 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 一通道 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
… |
|
|
|
|
|
|
|
|
|
|
|
|
| … |
32 |
|
|
|
|
|
|
|
|
|
|
|
|
| 三十二通道 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
屏幕颜色 | G |
|
|
|
|
|
|
|
|
|
|
| 彩屏 |
报警输出个数 | N |
|
|
|
|
|
|
|
|
|
| 无 |
1 |
|
|
|
|
|
|
|
|
|
| 一路常开报警输出（容量：30VDC/3A，220VAC/3A） |
2 |
|
|
|
|
|
|
|
|
|
| 二路常开报警输出（容量：30VDC/3A，220VAC/3A） |
… |
|
|
|
|
|
|
|
|
|
| … |
4 |
|
|
|
|
|
|
|
|
|
| 四路常开报警输出（容量：30VDC/3A，220VAC/3A） |
通讯功能 | N |
|
|
|
|
|
|
| 无 |
S1 |
|
|
|
|
|
|
| RS485通讯 |
S3 |
|
|
|
|
|
|
| MODBUS TCP/IP以太网通讯 |
打印功能 | N |
|
|
|
|
|
| 无 |
P |
|
|
|
|
|
| RS232打印历史数据功能，支持炜煌A5打印机（客户如果自己配微型打印机，须确定型号） |
U盘功能 | N |
|
|
|
|
| 无 |
U |
|
|
|
|
| 带U盘功能 |
流量温压补偿功能 | N |
|
|
|
| 无 |
F |
|
|
|
| 流量温压补偿功能 |

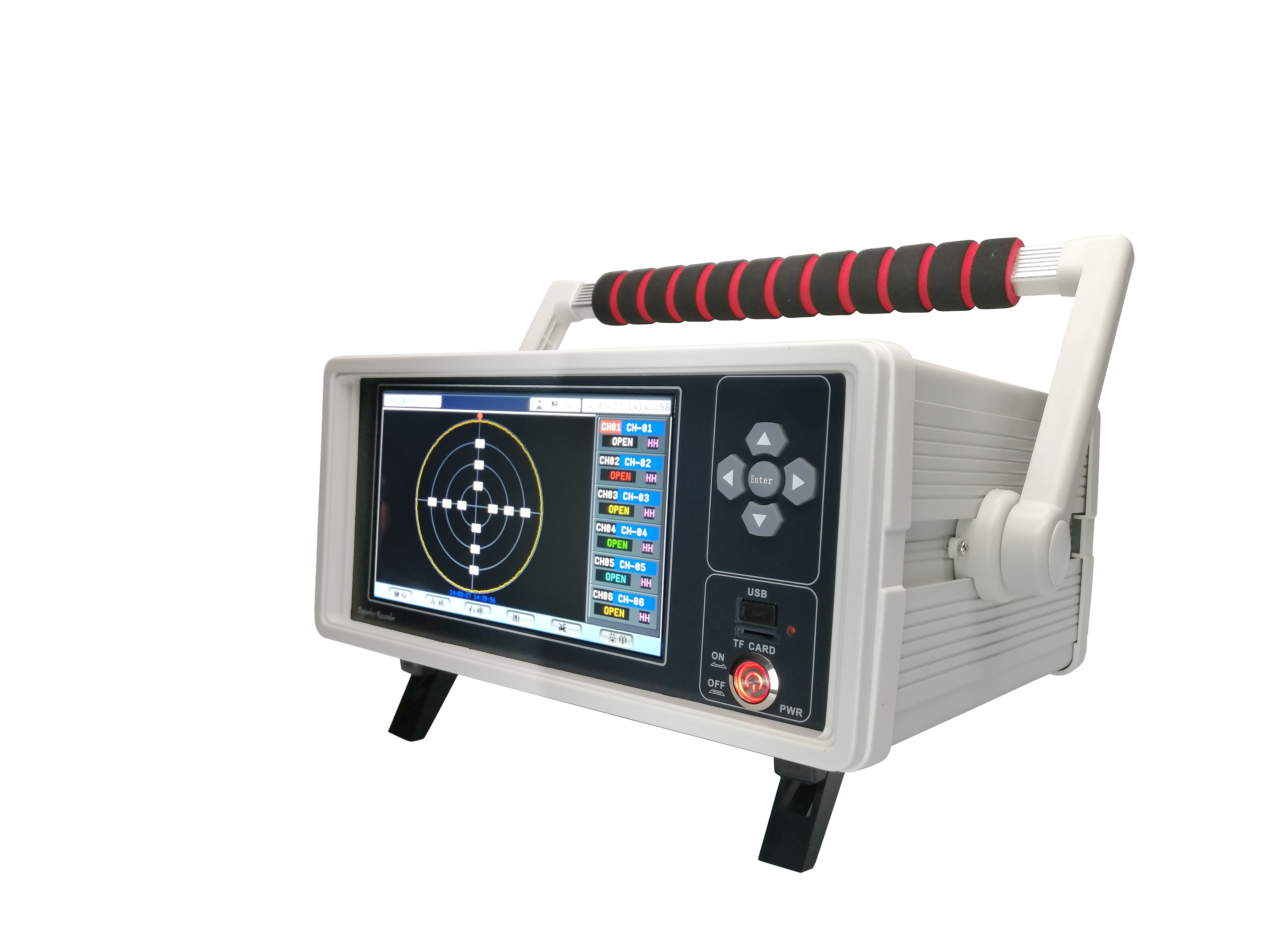

圆图显示功能 | N |
|
|
| 无 |
C |
|
|
| 圆图显示功能 |
供电电源电压 | N | AC100~240V，47~63Hz |
例如：53008G –01–S1 –N –U –N –C –S –N
仪表型号：5300数据采集器 报警输出个数：01 1路常开报警输出
通道数：8 通道 通讯功能：S1 RS485通讯
屏幕颜色：G 彩屏
带485通讯、U盘、圆图显示和开关量输出功能，不带打印、流量计算功能，供电电源电压为AC220V，50Hz
