详细说明，请点击这里，下载中心查看说明书。
技术指标
输入规格:
热电偶:K、S、E、J、T、B、N
热电阻:Cu50、Pt100
线性电压:0-5V、1-5V等
线性电流:0-10mA、4-20mA等(若订货时未注明需外接500Q或250Q精密电阻)
测量范围
K(-50-1300C)、S(-50~1700C)、T(-200-350C)、E(0~800C)、」(0~1000C)、
B(300-1800C)、N(0-1300C )Cu50(-50-150C)、Pt100(-200-600で)
线性输入:-999-9999由用户定义
测量精度:0.2级(热电阻、线性电压，线性电流及热电偶输入采用冰点补偿冷端时)
0.2%FS土2.0T(热电偶输入且采用仪表内部元件测温补偿冷端时)
响应时间:<1秒通道(设置数字滤波参数FiL=0时)
输出规格: 继电器触点开关输出:最小容量220VAC/0.8A
一銘变送输出:4-20mA,通道可任意指定
报警功能:每通道4个报警，报警模式(上限、下限)、输出位置任意组合，最多可输出8路
电源:85-240VAC, -15%，+10%/50-60Hz
电源消耗:<5W
环境温度
:0-50C
环境湿度:<85%RH
防护等级:1P40
仪表型号定义
基本型号 | 代号及说明 |
1051 |
|
|
|
|
|
|
|

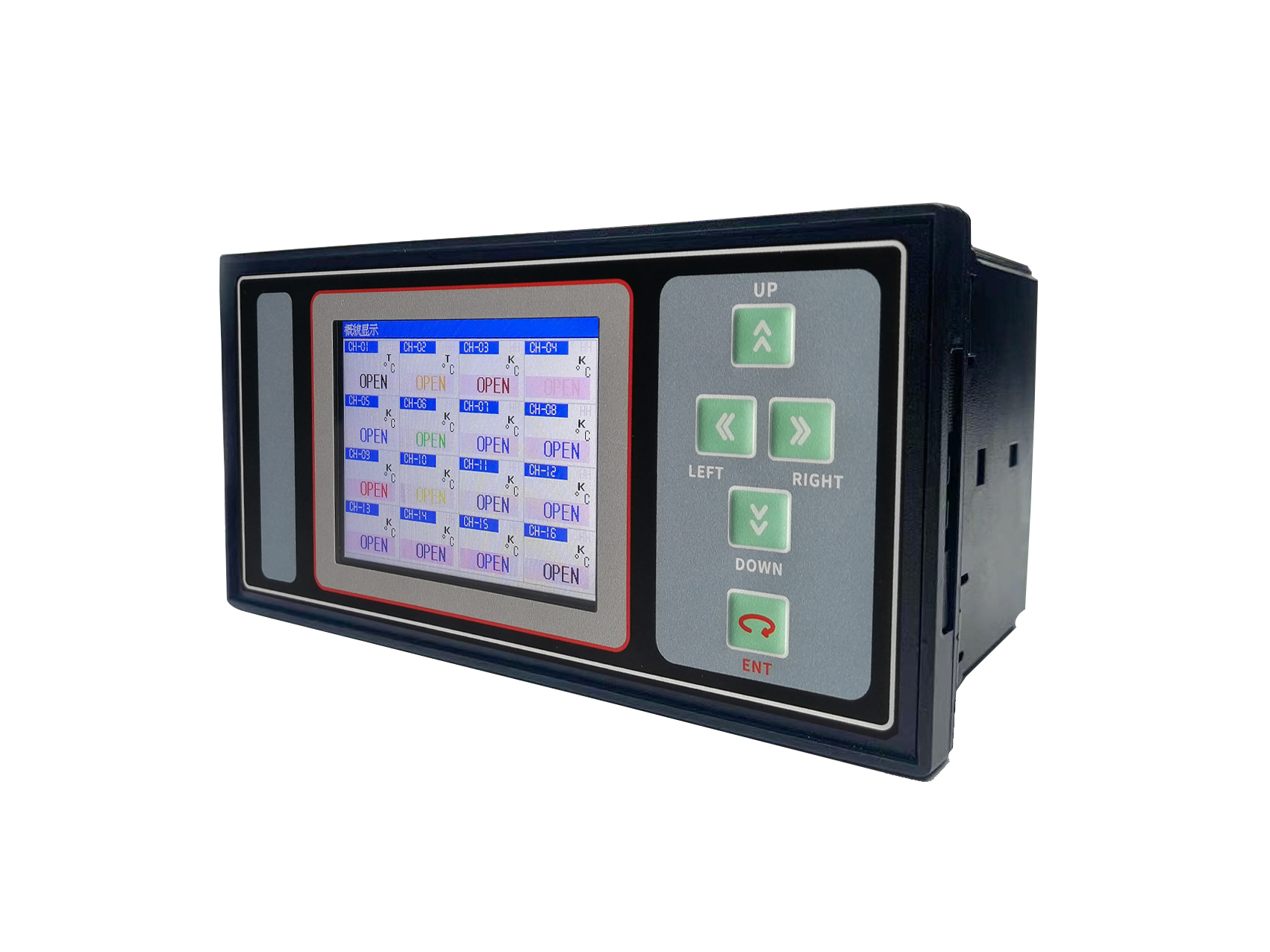

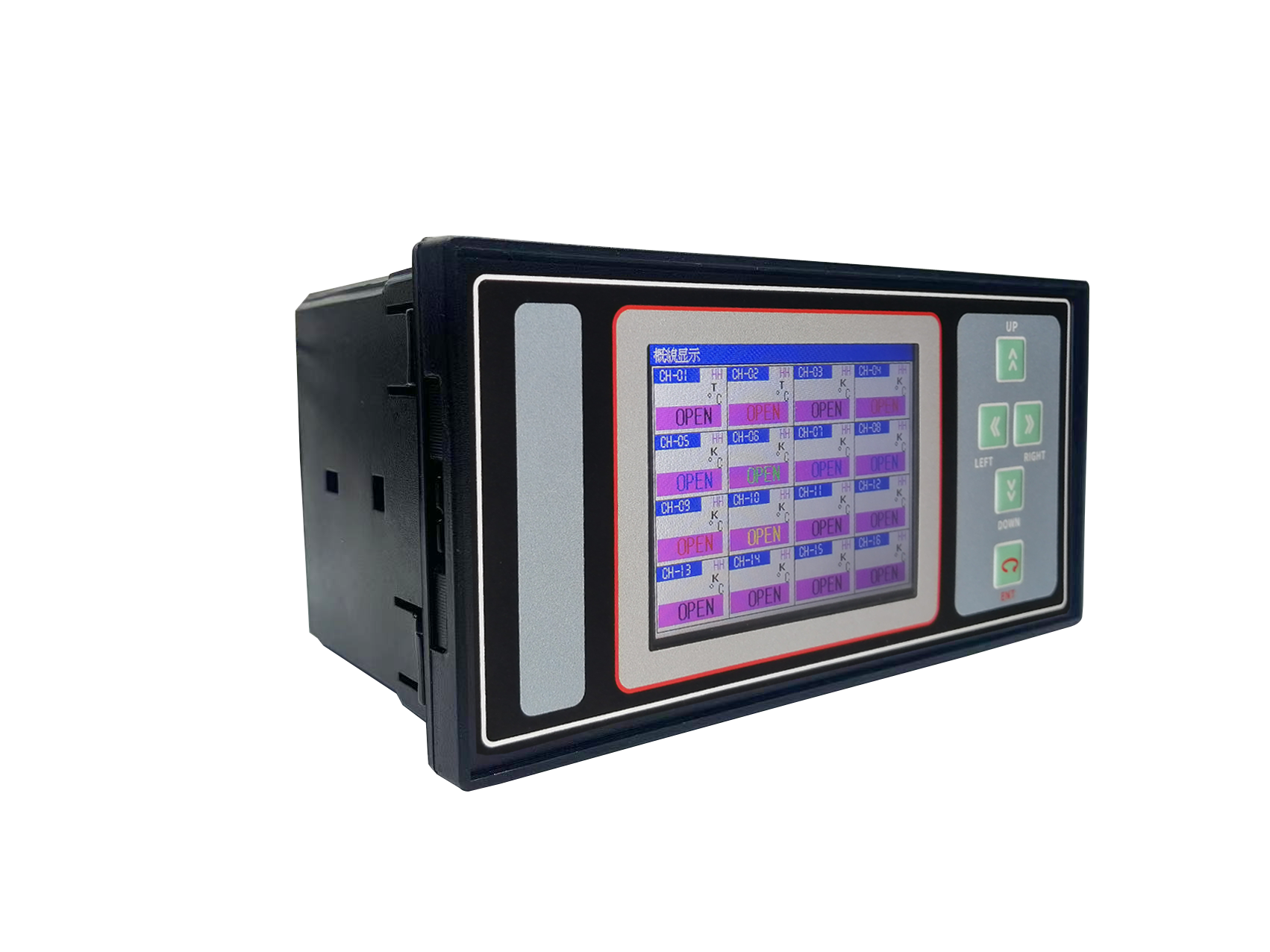

| 经济型小型无纸记录仪(通道隔离型)，160*80*140mm(长*宽*深) |
通道数 | 1 |
|
|
|
|
|
|
| 1通道 |
2 |
|
|
|
|
|
|
| 2通道 |
… |
|
|
|
|
|
|
| …… |
16 |
|
|
|
|
|
|
| 16通道 |
报警输出个数 | N |
|
|
|
|
|
| 无报警输出 |
1 |
|
|
|
|
|
| 1通道报警输出 |
2 |
|
|
|
|
|
| 2通道报警输出 |
… |
|
|
|
|
|
| …… |
8 |
|
|
|
|
|
| 8通道报警输出（200F最多只有2通道，并且不能再带其他模块） |
报警输出类型 | N |
|
|
|
|
| 无 |
R1A |
|
|
|
|
| 继电器常开触点输出模块（容量：30VDC/0.8A， 220VAC/0.8A） |
R1B |
|
|
|
|
| 继电器常闭触点输出模块（容量：30VDC/0.8A， 220VAC/0.8A） |
辅助输出 | N |
|
|
|
| 无 |
T |
|
|
|
| 一路光电隔离的可编程线性电流变送输出模块 |
U3 |
|
|
|
| 隔离的24V直流电压输出，最大电流40mA |
通讯 | N |
|
|
| 无 |
S1 |
|
|
| 光电隔离RS485通讯模块 |
S2 |
|
|
| 光电隔离RS232通讯模块 |
G |
|
|
| 短信报警功能 |
P |
|
|
| RS232打印功能 |
输入类型 | N |
| 万能输入 |
I |
| 4 - 20mA输入，内置250欧电阻，此时电压测量无效 |
X |
| 0 - 10mA输入，内置500欧电阻，此时电压测量无效 |
供电电源电压 | N | AC220V，50Hz |
A | AC110V，60Hz |
