电源参数

供电

交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：25VA。

绝缘强度

电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；

电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。

输出特性

报警输出

最多4路，250VAC，3A继电器常开触点。

其它特性

处理器

32位高性能、高集成度ARM处理器。

硬件看门狗

CPU内部集成，保证长期安全可靠运行。

实时时钟

采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于30天。

数据保存

所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。

数据存储

基本配置8MB。

采集通讯口

光电隔离的RS-485通讯接口，用于采集从机设备，波特率9600，数据格式：1位起始位、8位数据位、1位停止、无奇偶校验位。

采集通讯协议

采用MODBUS-RTU通讯协议，支持整数及浮点数，内部数据采用两字节整数处理。

主通讯接口

光电隔离的RS-485通讯接口，用于与其它主机设备通讯。

主通讯协议

采用MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。

以太网接口

与RS485只能二选一，支持MODBUS TCP/IP以太网通讯协议，可以与市面流行的HMI及DCS直接通讯。

微型打印机接口

光电隔离的RS232通讯接口，波特率：9600bps，支持最大打印分辨率：240点每行

记录时间

64MBit存储约等于：45（单位：天）÷通道数×记录间隔

显示

7.0英寸TFT液晶显示屏

尺寸

外型尺寸 180mm×150mm×65mm

开孔尺寸 138mm×138mm

环境条件

工作：温度(0~50)℃，相对湿度0%~85%(无结露)

　运输和储存

温度(-20~60)℃，相对湿度0%~95%(无结露)；海拔高度：＜2000米。

基本

型号

代码及其说明

83xxR

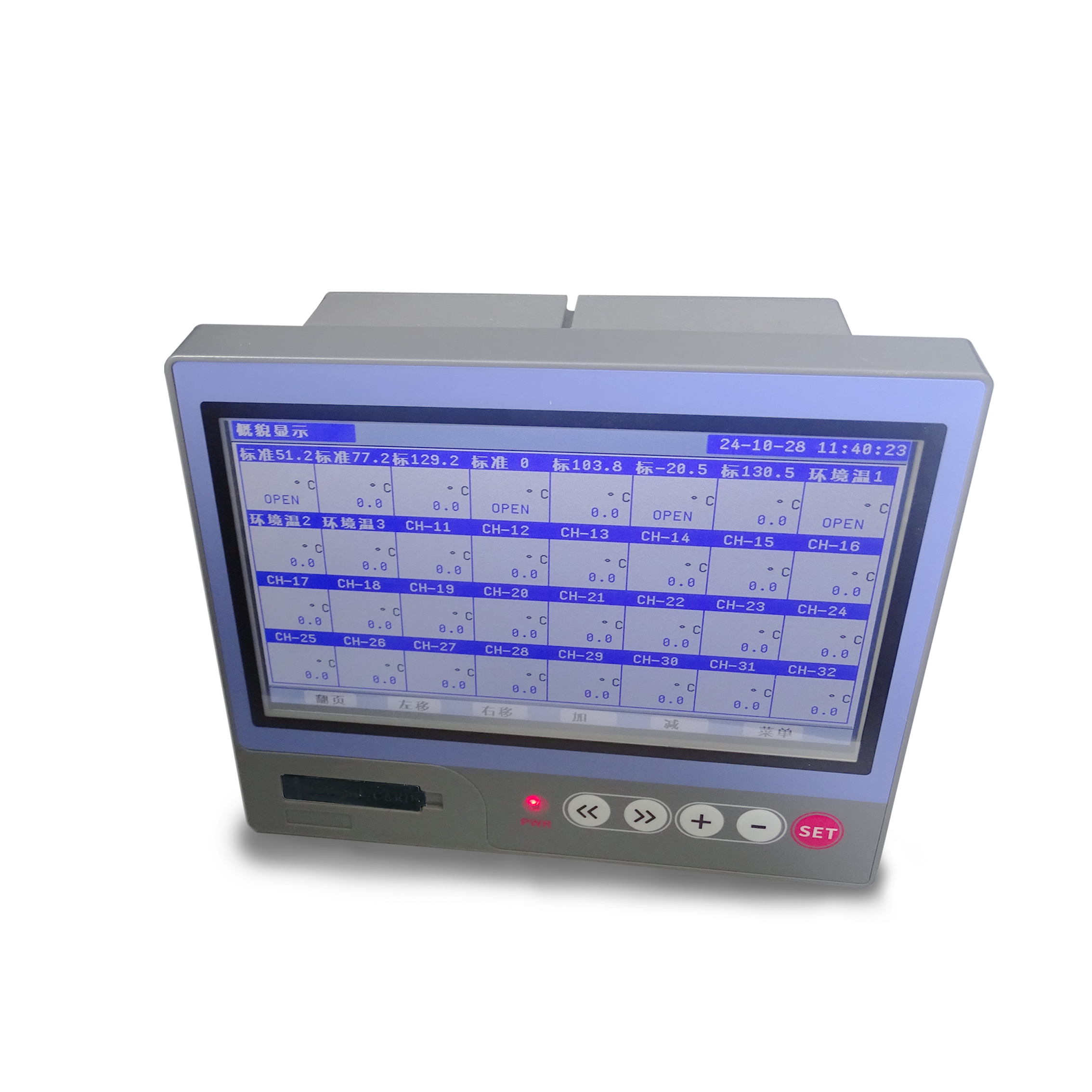

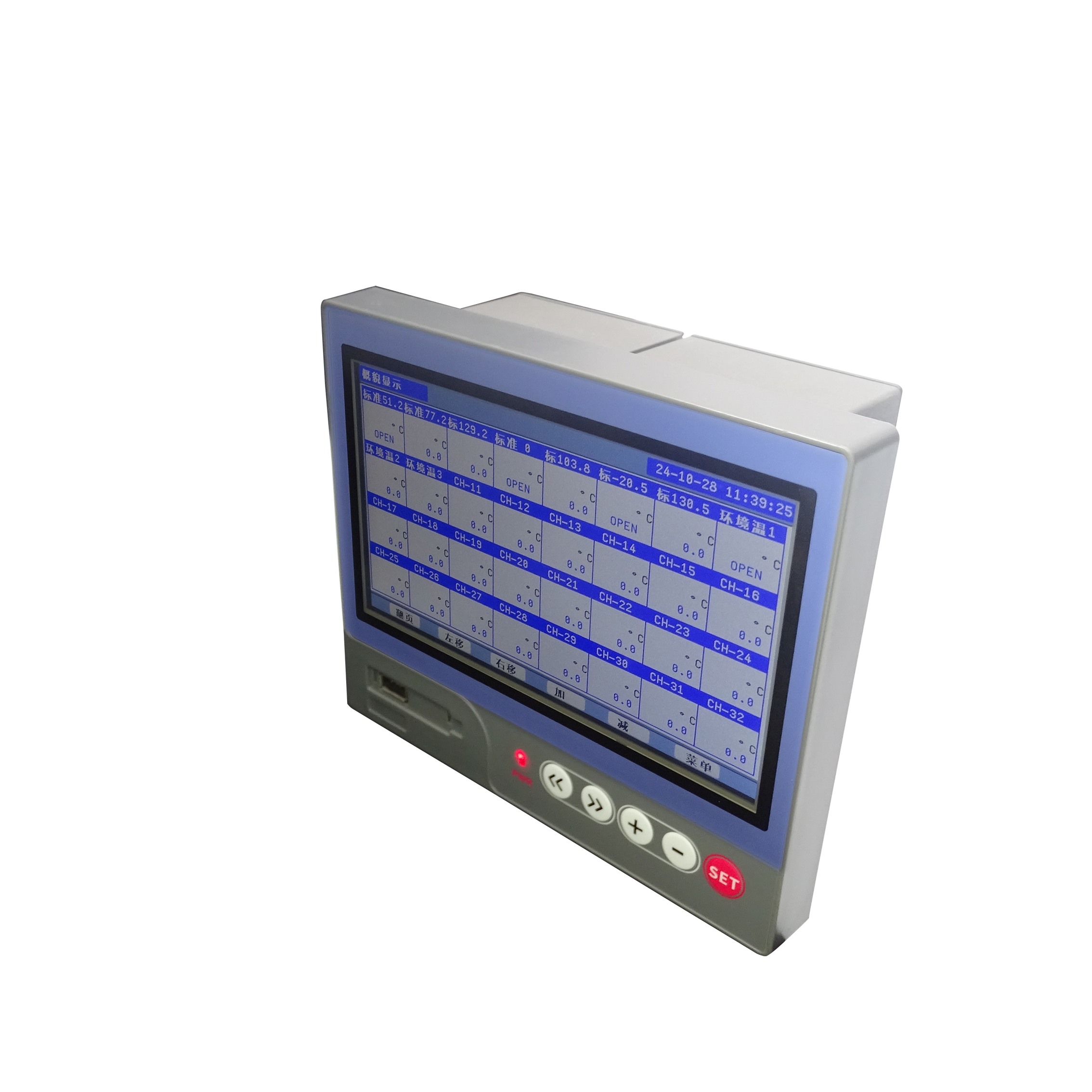

8300R总线式无纸记录仪

通道数

1

1通道

2

2通道

…

…

32

32通道

屏幕颜色

G

彩屏

报警输出个数

N

无

1

1路常开报警输出（容量：30VDC/3A，220VAC/3A）

2

2路常开报警输出（容量：30VDC/3A，220VAC/3A）

…

…

4

4路常开报警输出（容量：30VDC/3A，220VAC/3A）

通讯功能

N

无

S1

RS485通讯

S3

MODBUS TCP/IP以太网通讯

打印功能

N

无

P

RS232打印历史数据功能，支持炜煌A5打印机（客户如果自己配微型打印机，须确定型号）

U盘功能

N

无

U

带U盘功能

流量温压补偿功能

N

无

F

流量温压补偿功能

圆图显示功能

N

无

C

圆图显示功能

供电电源电压

N

AC100~240V，47~63Hz
