模拟特性

输入信号类型

² 线性电压信号：0~5V、1~5V、0~10V，标定量程范围：-20000~20000。

² 线性电流信号：0~10mA（须外接500Ω精密电阻）、4~20mA（须外接250Ω精密电阻），标定量程范围：-20000~20000。

² 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃）

² 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ )

² 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围：-30000~30000。

² 可定制直流电压电流输出入（0 - 5A 和 0 - 200V），做为电流记录仪电压记录仪。

最多通道数

16通道

精度

² ±0.2%FS（热电阻、线性电压及线性电流）；

² ±0.2%FS+2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）

采样周期

1秒

温漂系数

典型值：50PPM

共模抑制比

典型值：85~110dB。

输入阻抗

标准电压输入信号为500KΩ。

标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。

其它信号输入为大于20MΩ。

隔离

通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。

热电偶

信号内阻需小于1000Ω。冷端补偿误差：最大±2℃。

热电阻

恒流源激励，电流0.75mA。

采用三线制接线，每根引线电阻最大10Ω，并且阻值必须相同。

输入异常处理

当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时，测量值取最大值、最小值或保持不变，3种处理方式可供选择。

电源参数

供电

交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：25VA。

绝缘强度

电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；

电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。

输出特性

馈电输出

24VDC、40mA。

报警输出

最多8路，250VAC，3A继电器常开常闭触点。

其它特性

处理器

32位高性能、高集成度ARM处理器。

硬件看门狗

CPU内部集成，保证长期安全可靠运行。

实时时钟

采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于30天。

数据保存

所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。

数据存储

基本配置8MB。

通讯接口

光电隔离的RS-485通讯接口。

通讯协议

采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。

以太网接口

采用以太网接口，并支持MODBUS TCP/IP以太网通讯协议，可以与市面流行的HMI及DCS直接通讯。

微型打印机接口

光电隔离的RS232通讯接口，波特率：9600bps，支持最大打印分辨率：240点每行

记录时间

约等于：45（单位：天）÷通道数×记录间隔

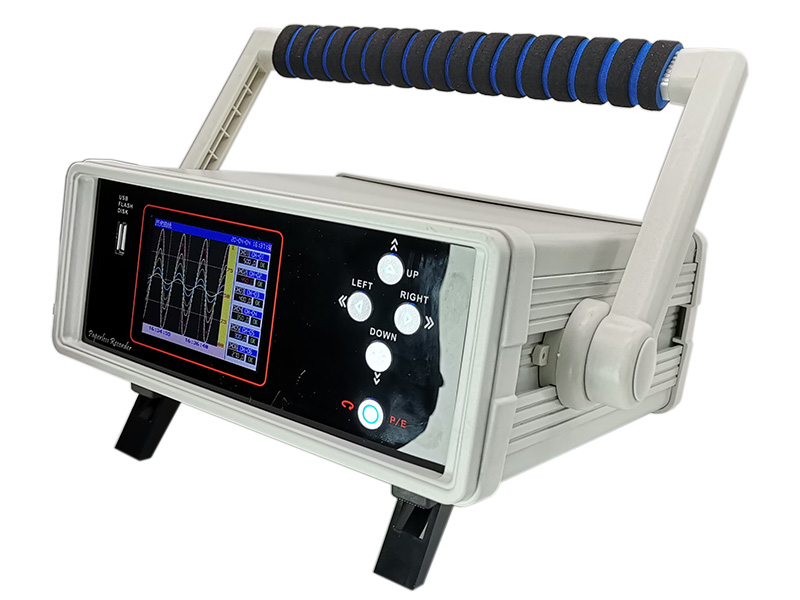

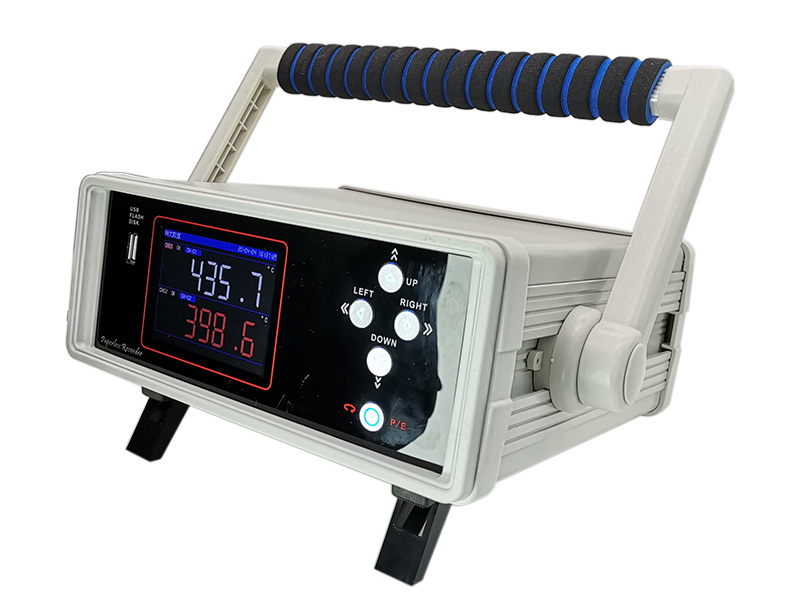

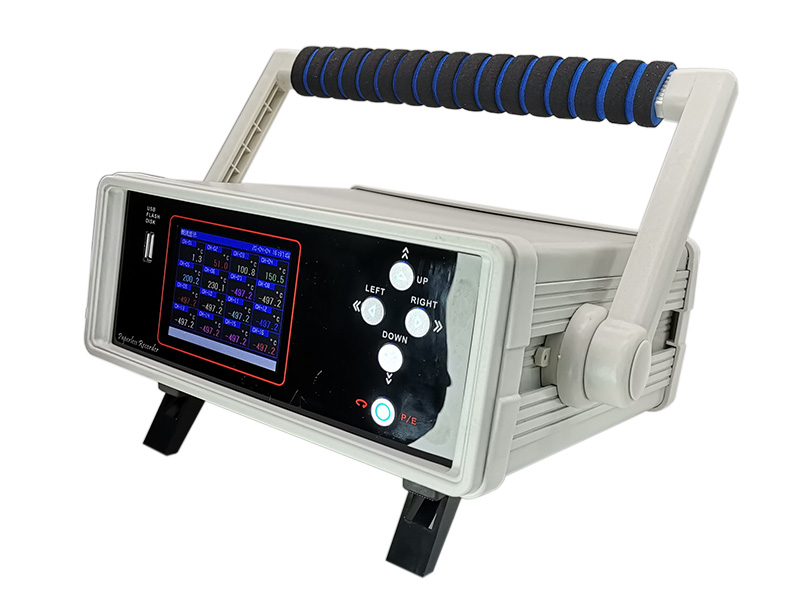

显示

3.2英寸TFT液晶显示屏

尺寸

外型尺寸 230mm×260mm×100mm

环境条件

工作：温度(0~50)℃，相对湿度0%~85%(无结露)

运输和储存：温度(-20~60)℃，相对湿度0%~95%(无结露)；海拔高度：＜2000米。
