模拟特性

输入信号类型

² 线性电压信号：0~5V、1~5V，标定量程范围：-20000~20000。
线性电流信号：0~10mA（须外接500Ω精密电阻）、4~20mA（须外接250Ω精密电阻），标定量程范围：-20000~20000。

² 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃）

² 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ )

² 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围：-20000~20000。

精度

² 2级（热电阻、线性电压及线性电流）；

² 0.2%FS±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）

采样周期

小于1秒/通道。

温漂系数

典型值：50PPM

共模抑制比

典型值：85~110dB。

输入阻抗

标准电压输入信号为500KΩ。
标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。
其它信号输入为大于20MΩ。

隔离

通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。

热电偶

内阻不大于1000Ω。

冷端补偿误差：最大±2℃。

热电阻

恒流源激励，电流1.5mA。
采用三线制接线，每根引线电阻最大10Ω，并且阻值必须相同。

输入异常处理

当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时，测量值取最大值、最小值或保持不变，3种处理方式可供选择。

电源参数

供电

交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：5VA。

直流供电电压：24VDC；最大功耗：5VA。（客户须特别说明）

绝缘强度

电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；

电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。

输出特性

馈电输出

24VDC、50mA。

报警输出

最多2通道，250VAC，3A继电器常开或常闭触点。

变送输出

最多2路共地4~20mA变送输出。

最大允许误差：±0.2％；

其它特性

处理器

32位高性能、高集成度ARM处理器。

硬件看门狗

CPU内部集成看门狗，保证长期安全可靠运行。

实时时钟

采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于300天。

数据保存

所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。

通讯接口

光电隔离的RS-485通讯接口。

通讯协议

采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。

微型打印机接口

光电隔离的RS232C通讯接口，波特率：9600bps，支持最大打印分辨率：240点每行

记录时间

约等于：46.9（单位：天）÷通道数×记录间隔

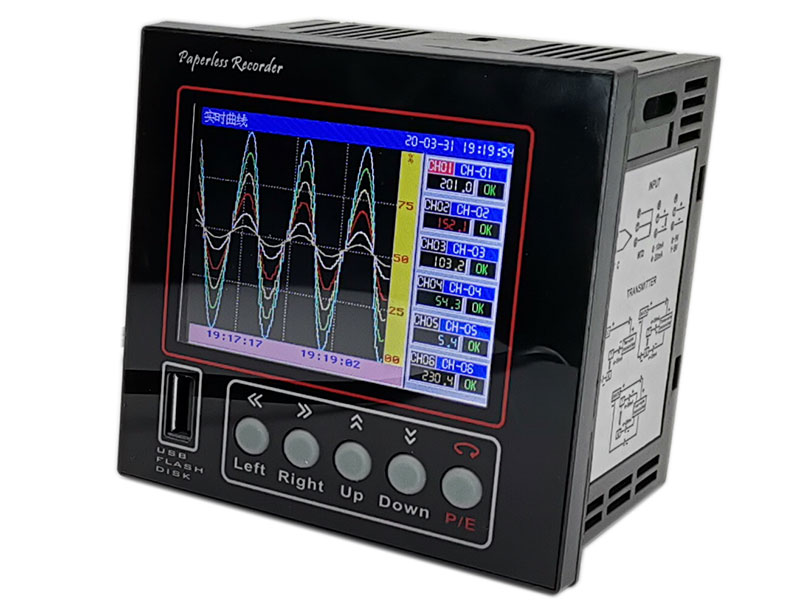

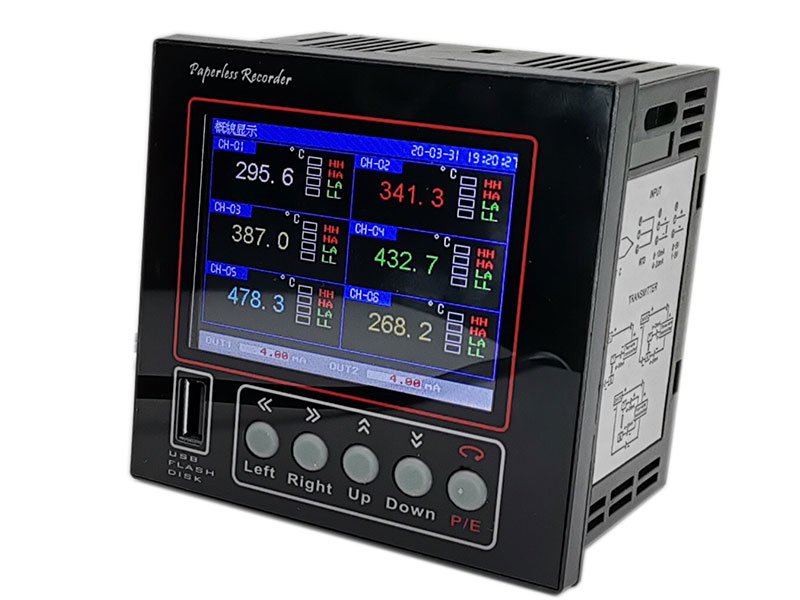

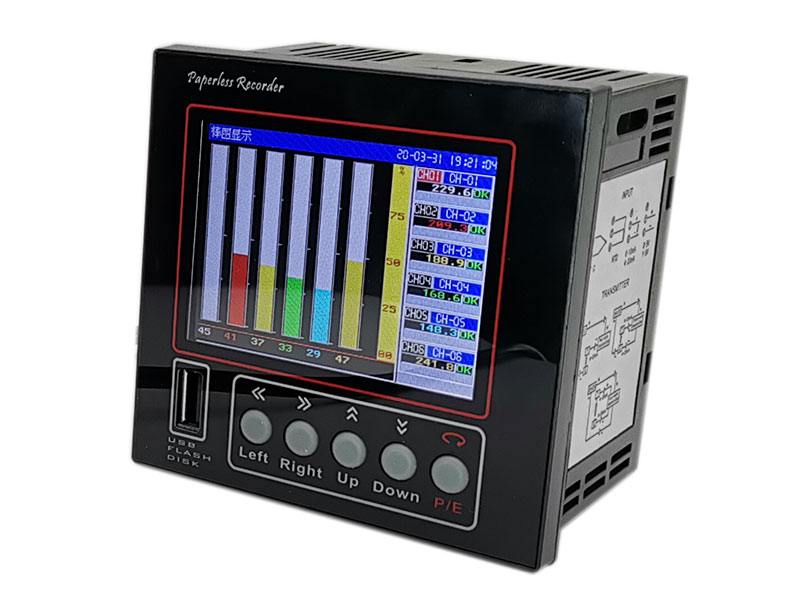

显示

3.2英寸LCD

重量

小于0.5kg

尺寸

外型尺寸 96mm×96mm×70mm
开孔尺寸 92mm×92mm

安装面板厚度

大于1.0mm

环境条件

工作：温度(0~50)℃，相对湿度10%~85%(无结露)

运输和储存：温度(-20~60)℃，相对湿度5%~95%(无结露)
海拔高度：＜2000米。
